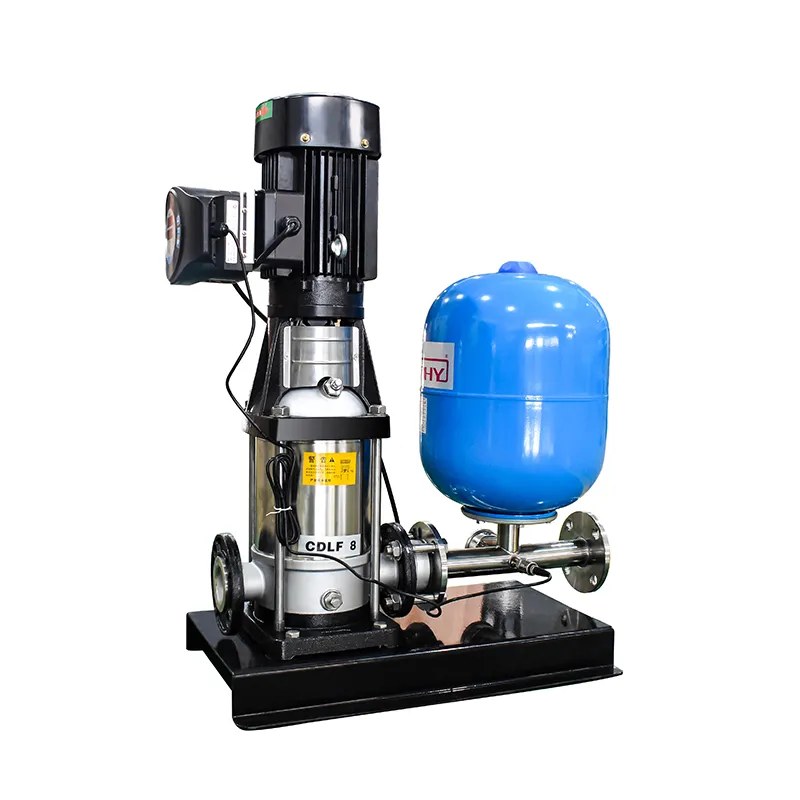

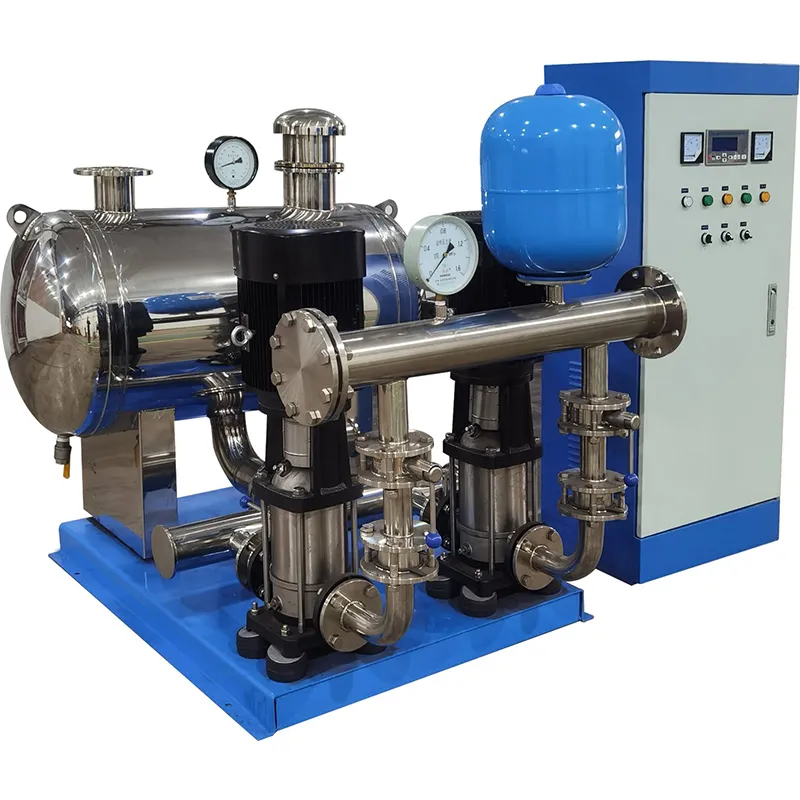

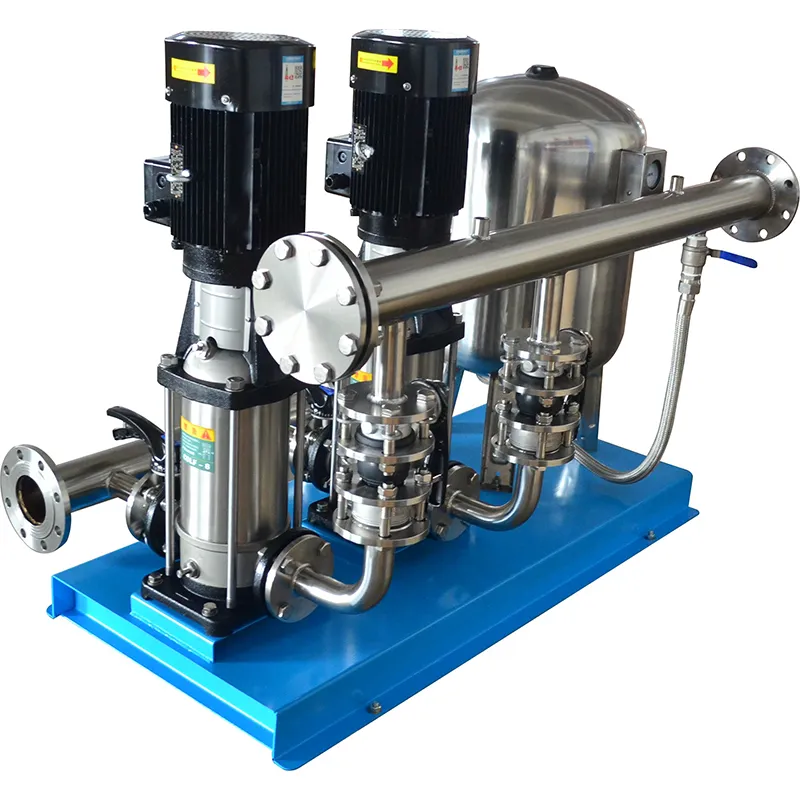

주파수 조절 및 정압 CDLF를 갖춘 완전한 급수 설비
정수압 가변 주파수 제어 장비는 자동 펌프 제어 장치의 주파수 가변 속도 제어 기술과 프로그래밍 가능 제어를 결합하여 모터 및 펌프 그룹과 통합하는 새로운 메카트로닉 급수 장비입니다.
설명
마커
제품 설명
정수압 가변 주파수 제어 장비는 자동 펌프 제어 장치의 주파수 가변 속도 제어 기술과 프로그래밍 가능 제어를 결합하여 모터 및 펌프 그룹과 통합하는 새로운 메카트로닉 급수 장비입니다.
장비는 AC 주파수 변환기, 산업용 프로그래밍 가능 컨트롤러(PLC), 디지털 PID 컨트롤러, 저전압 장비, 압력 센서, 액체 레벨 컨트롤러 및 펌프를 포함하여 가변 속도 제어 기능을 갖춘 폐쇄 루프 물 제어 시스템으로 구성됩니다. 이 시스템은 하나 이상의 펌프 모터 속도를 자동으로 조정하고 파이프라인 네트워크의 순간적인 압력 변화에 따라 추가 펌프를 연결하거나 연결 해제할 수 있습니다. 이를 통해 사용자는 일정한 압력과 가변 흐름 또는 가변 압력과 가변 흐름으로 물 공급 요구를 충족할 수 있으며, 물 공급 네트워크 끝에서 일정한 압력을 유지하고 전체 시스템의 높은 에너지 효율성을 보장할 수 있습니다.
물 공급 시스템에 적용하면 급수탑, 오버헤드 탱크 또는 공압 시스템과 같은 전통적인 물 공급 방법을 대체할 수 있어 상당한 에너지 절약 효과를 제공합니다.
장비 구성
정수압 가변 주파수 제어 장비의 전체 세트는 주로 메인 펌프 그룹, 주파수 가변 속도 급수 제어 시스템, 안정화 펌프 그룹(옵션 구성 요소), 안정화 공압 어큐뮬레이터(옵션 구성 요소)로 구성됩니다.
주요 펌프 그룹: 주요 급수 그룹은 주로 CDL 유형 수직 다단계 파이프라인 원심 펌프와 채널 및 강판으로 용접된 강철 기초로 구성됩니다. 일반적으로 동일한 모델의 펌프 2~3개로 구성됩니다. 변속 변속 급수 제어 시스템은 주로 AC 주파수 변환기, 프로그래머블 컨트롤러(마이크로컴퓨터), 디지털 PID 컨트롤러, 외부 액추에이터 및 보호 회로, 압력 센서, 탱크 수위 컨트롤러(물 부족 보호용) 등으로 구성됩니다.
안정화 펌프 그룹: 안정화 펌프 그룹은 주로 하나 또는 두 개의 저유량 펌프로 구성되며, 그 압력은 메인 펌프의 압력보다 크거나 같습니다. 네트워크 압력을 유지하고 파이프의 낮은 흐름이나 누출을 보상하기 위해 네트워크에 유량이 낮거나 없을 때만(예: 야간) 자동으로 활성화되며, 물 소비량이 낮거나 없을 때 주 펌프가 정지 상태를 유지할 수 있습니다.
공압식 어큐뮬레이터: 공압식 어큐뮬레이터는 밀봉된 용기입니다. 물의 흐름이 높을 때 펌프는 탱크 내부의 가스를 압축하여 압력을 생성합니다. 흐름이 낮거나 흐름이 없을 때 압축 가스는 팽창하여 탱크에 저장된 물을 분배 네트워크로 옮겨 낮은 흐름이나 누출을 보상하고 주 펌프가 정지된 상태를 유지할 수 있게 합니다.
장비 특성
1. 컴팩트한 구조, 작은 부피, 작은 설치 공간, 머리 위 압력 탱크 또는 급수탑을 구축할 필요가 없으며 투자를 절약하고 빠른 설치, 편리한 중앙 집중식 제어가 가능합니다.
2. 주파수 변환기 및 관련 구성 요소를 사용하여 합리적인 설계, 쉬운 작동, 안정적인 완전 자동 작동을 제공합니다.
3. 다양한 결함 표시 및 검사 로그를 갖추고 저전압/과전압, 과부하, 단락, 위상 손실, 수원 부족으로 인한 자동 차단과 같은 포괄적인 보호 기능을 갖추고 있어 안전한 사용과 손쉬운 유지 관리를 보장합니다.
4. 네트워크의 압력을 자유롭게 조정하고 실제 물 소비량에 따라 펌프의 속도를 조정하여 효율적인 모드에서 지속적인 작동을 보장합니다. 단일 고출력 펌프 대신 저전력 펌프 그룹을 사용하는 것이 급격한 유량 변화에 더 적합하며 "큰 말이 작은 수레를 끄는" 현상을 피하여 훨씬 더 큰 에너지 절약 효과를 제공합니다. 정속 펌프를 통한 급수에 비해 과압 및 역류로 인한 손실이 없어 20~50%의 에너지 절감 효과를 얻을 수 있습니다.
5. 수격 현상으로부터 전기 네트워크와 파이프라인을 보호하는 주파수 변환기 또는 소프트 스타터를 사용하여 펌프의 소프트 스타트 및 정지. 수격 현상이 없기 때문에 장비 작동 중 소음 수준이 크게 감소하고 관련 장비의 수명이 연장됩니다.
6. 여러 펌프에 대한 다양한 순환 작동 모드로 각 펌프의 작동 시간을 균등화하고 펌프의 가동 중지 시간으로 인한 부식을 방지합니다.
7.소비자에게 직접 물을 공급하여 2차 수질오염을 방지합니다.
8. 표준 크기의 전체 범위, 맞춤형 구성 가능성, 광범위한 응용 분야.
9. 프로그래밍 가능한 제어, 사용자의 요청에 따라 다양한 제어 모드를 구현하는 기능. 예: 시스템 켜기/끄기 타이머, 화재 시스템과의 상호 작용, 저유량 및 제로 유량에서의 자동 종료/수면 모드, 최상위 수준의 중앙 집중식 제어 등
10. 급수 네트워크의 일정한 압력은 외부 파이프라인의 동결 및 파열을 방지합니다. 필요에 따라 수압을 임의로 조정할 수 있어 피크 시간대에 건물 상층부의 수압 요구 사항을 충족할 수 있습니다.
적용 범위
1. 고층 건물, 주거 지역, 기업 및 기관에 대한 물 공급.
2. 다양한 유형의 산업용수 공급(예: 냉각수 순환 및 일정한 압력의 물 공급이 필요한 기타 기술적 요구).
3.다양한 취수장, 폐수 처리장, 공항, 농업용 펌프장 및 관개장.
4. 폐수 처리, 역삼투압 시스템, 생산 라인, 산업 시설 청소.
5. 파이프라인, 석유 저장 시설, 석유 항구를 통해 석유를 운송하기 위한 정압 시스템.
6. 노후 급수 시스템(공압-유압 어큐뮬레이터, 급수탑, 상부 압력 탱크)의 현대화 및 교체.
7. 산업용 보일러, 온수 공급 시스템의 공급 안정화 시스템.
