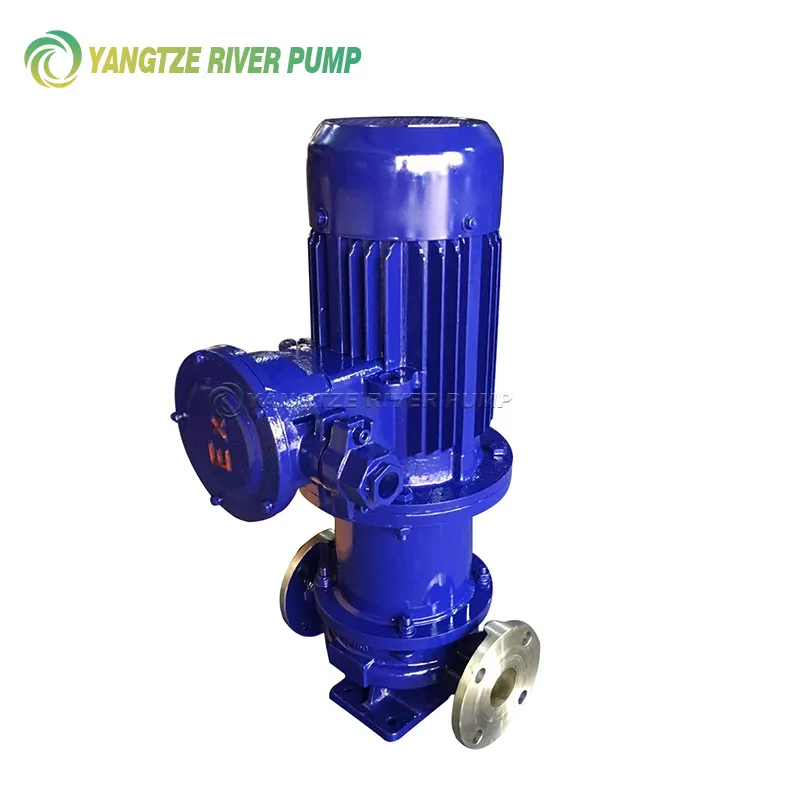

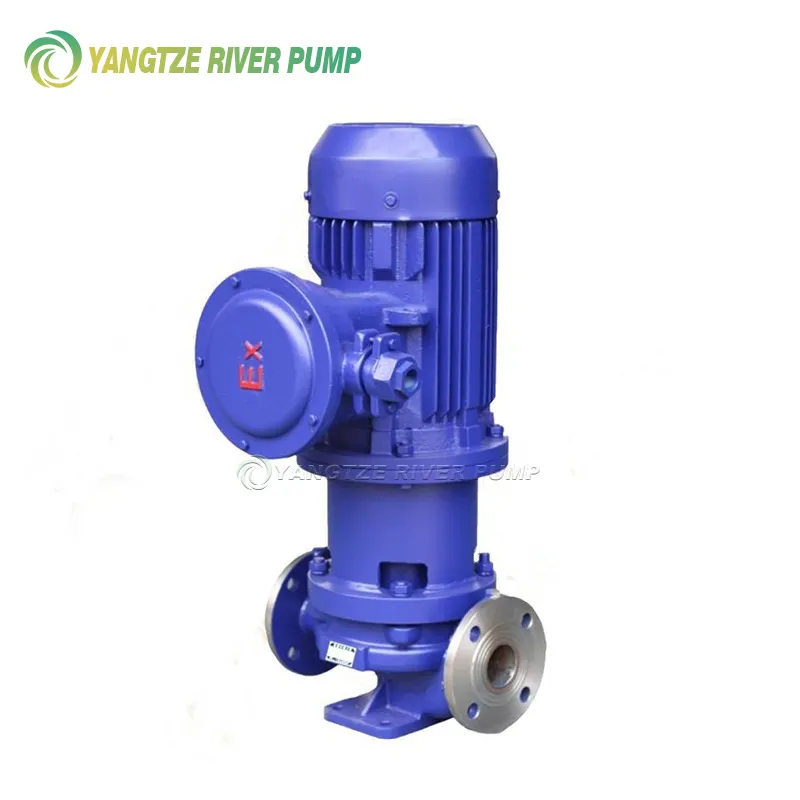

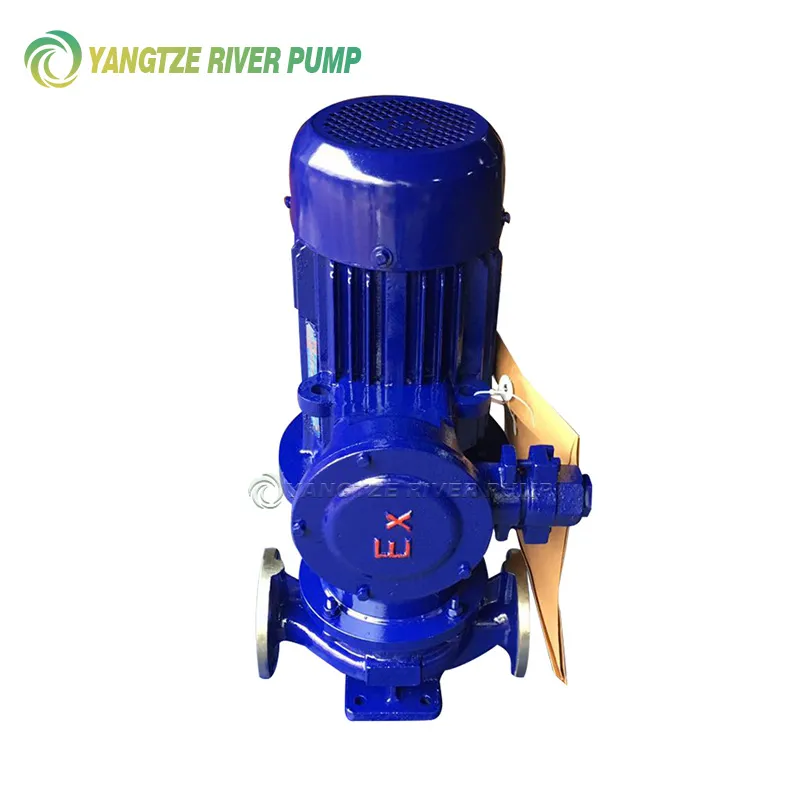

CQB-L 마그네틱 드라이브 수직형 케미컬 펌프는 마그네틱 커플링 원심펌프로서 10년 이상의 수평형 마그네틱 펌프 설계 및 제조 경험을 바탕으로 당사에서 개발한 신형 파이프라인 펌프입니다. ISG 원심 파이프라인 펌프의 특성과 자기 화학 펌프의 장점을 결합하여 누출 없는 파이프라인 작동을 보장합니다.
설명
마커
제품개요
CQB-L 마그네틱 드라이브 수직형 케미컬 펌프는 마그네틱 커플링 원심펌프로서 10년 이상의 수평형 마그네틱 펌프 설계 및 제조 경험을 바탕으로 당사에서 개발한 신형 파이프라인 펌프입니다. ISG 원심 파이프라인 펌프의 특성과 자기 화학 펌프의 장점을 결합하여 누출 없는 파이프라인 작동을 보장합니다.
CQB-L 수직 자기 구동 파이프라인 펌프의 특징
1. 누출 없이 작동하며 가연성, 폭발성, 고독성 및 부식성 매체를 운반할 수 있습니다.
2. 우수한 재료 : 펌프 본체, 임펠러 및 절연 슬리브를 포함한 통과 구성 요소는 고품질 스테인레스 스틸로 만들어집니다.
3. 샤프트 슬리브에는 내마모성이 높은 탄화 규소와 텅스텐 카바이드가 사용되고 플레인 베어링에는 M106K 탄소강이 사용됩니다. 펌프의 효과적인 사용 수명을 보장하기 위해 윤활 홈이 제공됩니다.
4. 컴팩트한 디자인의 수직 설치로 공간 요구 사항이 최소화됩니다.
5. 낮은 진동 및 소음, 특히 부드러운 작동;
6. 대부분의 펌프 구성 요소는 CQB 시리즈 자기 구동 펌프와 상호 교환 가능하여 동일한 성능을 제공합니다. 유량 범위는 3.2~100m³/h입니다. 20m에서 80m까지 향하십시오. 0.75 ~ 75kW의 전력.

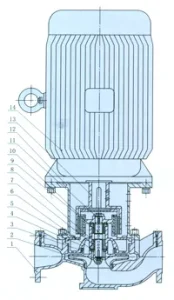

구조
|
| 1 | 펌프 하우징 | 2 | 임펠러 | 3 | O-링 | 4 | 베어링 하우징 |
| 5 | 절연 슬리브 | 6 | 지지링 | 7 | 베어링 | 8 | 베어링 슬리브 | |
| 9 | 발 | 10 | 내부 자기 조립 | 11 | 너트 | 12 | 연결 브래킷 | |
| 13 | 외부 자기 조립 | 14 | 엔진 |
사양
| 모델 | 구경(mm) | 소비 (m3/h) | 압력 (m) | 힘 (킬로와트) | 전압 (v) | |
| 로그인 | 종료 | |||||
| CQB16-8L | 16 | 16 | 1.5 | 8 | 0.12 | 220/380 |
| CQB20-12L | 20 | 20 | 3 | 12 | 0.37 | 220/380 |
| CQB25-15L | 25 | 25 | 6.6 | 15 | 1.1 | 380 |
| CQB32-15L | 32 | 32 | 6.6 | 15 | 1.1 | 380 |
| CQB32-28L | 32 | 32 | 6.6 | 28 | 1.1 | 380 |
| CQB32-32L | 32 | 32 | 3.2 | 32 | 1.5 | 380 |
| CQB40-20L | 40 | 40 | 10.8 | 20 | 2.2 | 380 |
| CQB40-32L | 40 | 40 | 12 | 32 | 4 | 380 |
| CQB40-50L | 40 | 40 | 6.3 | 50 | 5.5 | 380 |
| CQB50-25L | 50 | 50 | 14.4 | 25 | 4 | 380 |
| CQB50-40L | 50 | 50 | 13.2 | 40 | 4 | 380 |
| CQB50-50L | 50 | 50 | 13.2 | 50 | 5.5 | 380 |
| CQB50-80L | 50 | 50 | 12.5 | 80 | 18.5 | 380 |
| CQB65-25L | 65 | 65 | 15 | 25 | 5.5 | 380 |
| CQB65-35L | 65 | 65 | 27 | 35 | 7.5 | 380 |
| CQB65-50L | 65 | 65 | 25 | 50 | 15 | 380 |
| CQB65-80L | 65 | 65 | 25 | 80 | 22 | 380 |
| CQB80-20L | 80 | 80 | 50 | 20 | 7.5 | 380 |
| CQB80-32L | 80 | 80 | 50 | 32 | 15 | 380 |
| CQB80-50L | 80 | 80 | 50 | 50 | 22 | 380 |
| CQB80-80L | 80 | 80 | 50 | 80 | 37 | 380 |
| CQB100-20L | 100 | 100 | 100 | 20 | 15 | 380 |
| CQB100-32L | 100 | 100 | 100 | 32 | 22 | 380 |
| CQB100-50L | 100 | 100 | 100 | 50 | 37 | 380 |
| CQB100-80L | 100 | 100 | 100 | 80 | 55 | 380 |
| 주: CQB20-12L~CQB100-80L 모델에는 방폭 모터를 장착할 수 있습니다. | ||||||
